產品描述
PG13 齒輪箱系列
| 外殼材質Housing material | 金屬metal | 背隙(無負荷時) Backlash,at no-load | ≤2.5° |
| 輸出軸承型式Bearing at output | 含油軸承Sleeve bearings | ||
| 徑向負荷Radial load(8mm from flange) | ≤0.5kgf | ||
| 軸向負荷Shaft axial load | ≤0.5kgf | ||
| 主軸最大承受壓入力 Shaft press fit force, max. | ≤1.5kgf | ||
| 徑向間隙Radial play of shaft | ≤0.08mm | ||
| 軸向間隙Thrust play of shaft | ≤0.2mm | ||

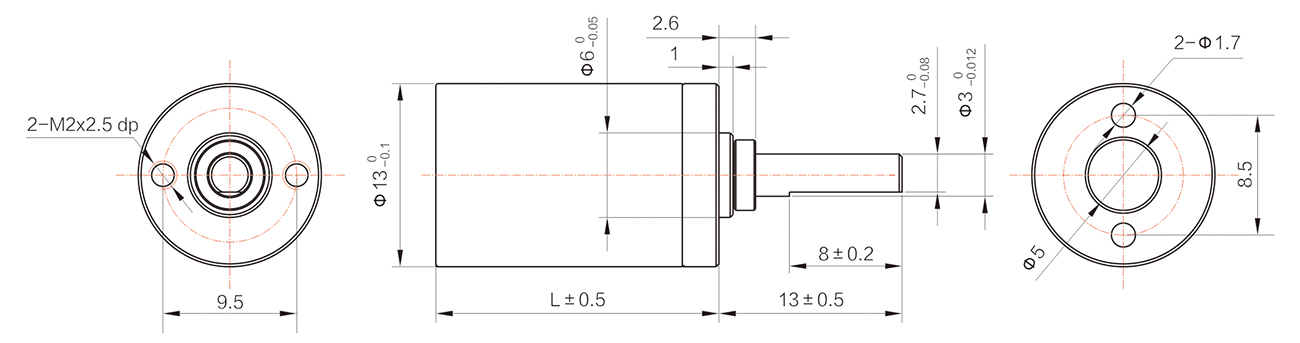

外形尺寸
馬達齒輪參數
| 模數Module | 0.25 |
| 齒數No. of teeth | 12 |
| 壓力角Pressure angle | 20° |
| 孔徑Hole diameter | Φ1.49 |
| 使用溫度范圍：-10° C~+60° C Operating temperature range | 使用相對濕度：20%?85%RH Operating relative humidity |

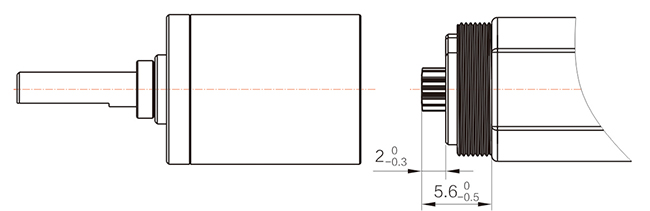

馬達裝卸方法
標準減速比參數
|
減速比 Reduction ratio |
精確減速比 Exact reduction ratio |
額定允許扭矩 Rated tolerance torque |
極限扭矩 Max momentary tolerance torque |
效率 Efficiency |
級數 Number of stages |
L |
| 4 | 4 | 0.8kgf.cm | 2.4kgf.cm | 90% | 1 | 14.4 |
| 16 | 16 | 1.2kgf.cm | 3.6kgf.cm | 81% | 2 | 18.2 |
| 64 | 64 | 1.6kgf.cm | 4.8kgf.cm | 73% | 3 | 22 |
| 256 | 256 | 1.8kgf.cm | 5.4kgf.cm | 65% | 4 | 25.8 |
| 1024 | 1024 | 2.0kgf.cm | 6.0kgf.cm | 59% | 5 | 29.6 |
| 4096 | 4096 | 2.0kgf.cm | 6.0kgf.cm | 45% | 6 | 33.4 |
