PG25 齒輪箱系列
| 外殼材質Housing material | 金屬metal | 背隙(無負荷時) Backlash,at no-load | ≤2.5° |
| 輸出軸承型式Bearing at output | 含油軸承Sleeve bearings | ||
| 徑向負荷Radial load(8mm from flange) | ≤3kgf | ||
| 軸向負荷Shaft axial load | ≤2.5kgf | ||
| 主軸最大承受壓入力 Shaft press fit force, max. | ≤10kgf | ||
| 徑向間隙Radial play of shaft | ≤0.08mm | ||
| 軸向間隙Thrust play of shaft | ≤0.2mm | ||

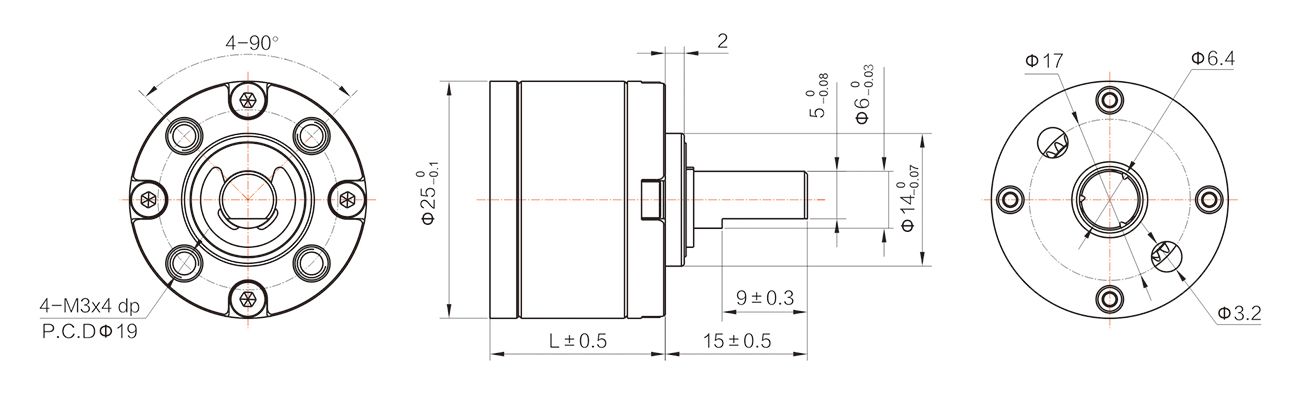

外形尺寸
馬達齒輪參數
| 模數Module | 0.4 | |
| 齒數No. of teeth | 12 | 15 |
| 壓力角Pressure angle | 20° | |
| 孔徑Hole diameter | Φ1.98，Φ2.28 | |
|
使用溫度范圍：-10° C~+60° C Operating temperature range |
使用相對濕度：20%?85%RH Operating relative humidity |
|

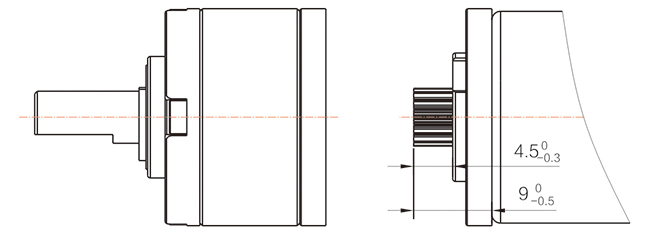

馬達裝卸方法
標準減速比參數
|
減速比 Reduction ratio |
精確減速比 Exact reduction ratio |
額定允許扭矩 Rated tolerance torque |
極限扭矩 Max momentary tolerance torque |
效率 Efficiency |
級數 Number of stages |
L |
| 3.6,4.3 | 3 3/5,4 1/4 | 3kgf.cm | 9kgf.cm | 90% | 1 | 18.5 |
| 13,15.3,18 | 12 24/25,15 3/10,18 1/16 | 5kgf.cm | 15kgf.cm | 81% | 2 | 25.3 |
| 46.7,55;65;76.8 | 46 82/125,55 2/25,65 1/40,76 49/64 | 10kgf.cm | 30kgf.cm | 73% | 3 | 32.1 |
| 168,198,234,276,326 |
167 601/625,198 36/125, 234 9/100, 276 57/160,326 65/256 |
10kgf.cm | 30kgf.cm | 65% | 4 | 38.9 |
| 605,714,843,995,1175,1387 |
604 45/68,713 523/625,842 181/250, 994 353/400,1174 329/640,1386 194/335 |
10kgf.cm | 30kgf.cm | 59% | 5 | 45.7 |
未找到相應參數組，請于后臺屬性模板中添加
產品推薦
8HY(20 1.8°)系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
11HY（28 1.8°）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08mm
14HY（35 1.8°）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
14HR（36 1.8°圓電機）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
16HY（39 1.8°）系列
步距角精度：5%
允許溫度：80℃ max
環境溫度：-20℃ ～+50℃（無結冰）
絕緣等級：B
絕緣耐壓：AC 500V 1 Min
絕緣電阻：100MΩ Min 500V DC
徑向跳動：0.02mm Max (負載500g)
軸向間隙：0.08m
17HD（42 1.8°）系列
步距角精度： 5%
允許溫度： 80℃ max
環境溫度： -20℃ ～+50℃（無結冰）
絕緣等級： B
絕緣耐壓： AC 500V 1 Min
絕緣電阻： 100MΩ Min 500V DC
徑向跳動： 0.02mm Max (負載500g)
軸向間隙： 0.08m
