產品描述
PG57F 齒輪箱系列
| 外殼材質Housing material | 金屬metal | 背隙(無負荷時) Backlash,at no-load | ≤3° |
| 輸出軸承型式Bearing at output | 滾珠軸承Ball bearings | ||
| 徑向負荷Radial load(8mm from flange) | ≤20kgf | ||
| 軸向負荷Shaft axial load | ≤10kgf | ||
| 主軸最大承受壓入力 Shaft press fit force, max. | ≤30kgf | ||
| 徑向間隙Radial play of shaft | ≤0.05mm | ||
| 軸向間隙Thrust play of shaft | ≤0.2mm | ||

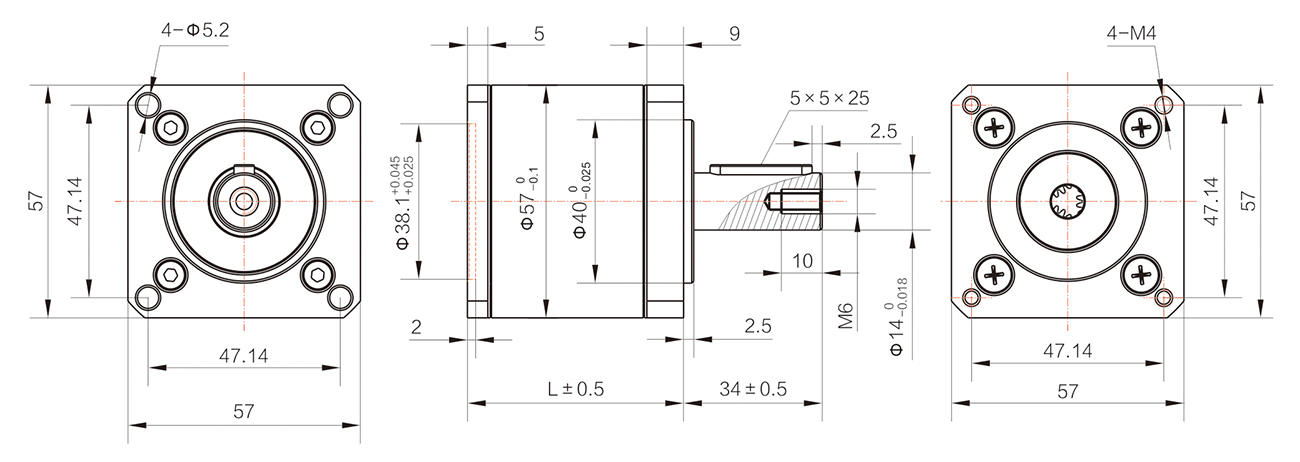

外形尺寸
馬達齒輪參數
| 模數Module | 0.6 | ||
| 齒數No. of teeth | 8 | 18 | 24 |
| 壓力角Pressure angle | 20° | ||
| 孔徑Hole diameter | Φ6.35 | ||
|
使用溫度范圍：-10° C~+60° C Operating temperature range |
使用相對濕度：20%?85%RH Operating relative humidity |
||

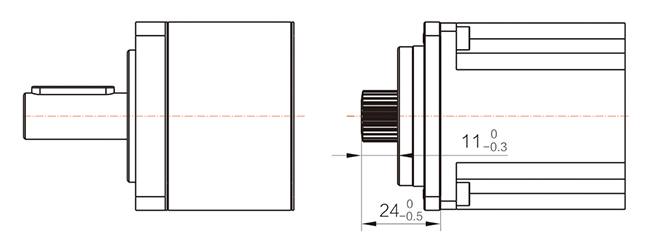

馬達裝卸方法
標準減速比參數
|
減速比 Reduction ratio |
精確減速比 Exact reduction ratio |
額定允許扭矩 Rated tolerance torque |
極限扭矩 Max momentary tolerance torque |
效率 Efficiency |
級數 Number of stages |
L |
| 4,5,10 | 4,5,10 | 60kgf.cm | 120kgf.cm | 90% | 1 | 53 |
| 15,20,25,30,40,50,100 | 15,20,25,30,40,50,100 | 250kgf.cm | 400kgf.cm | 81% | 2 | 70 |
未找到相應參數組，請于后臺屬性模板中添加
