專業設計生產各種型號的混合式步進電機
/
/
步進驅動器 DX-860H

產品分類

全部分類
步進驅動器 DX-860H
瀏覽量:
1000

步進驅動器 DX-860H

產品特性： ◆ 適配電機：適用于低于7. 2!電流以下的機座86兩相步進電機 ◆ 電源電壓：AC20~ 80V或24~ 110VDC ◆ 輸出電流：撥碼開關設定，8種電流選擇，最大輸出電流7.2A ◆ 細分設置：撥碼開關設定，16種細分選擇，最高256細分 ◆ 控制方式：脈沖+方向 ◆ 控制信號：滿足共陽極、共陽極兩種方案 ◆ 半流鎖定：在電機停止運行0. 2S后空閑電流會自動降低至運行電流的一半 ◆ 電壓保護：電壓低于或高于電源電壓要求范圍,驅動啟動自保護 ◆ 信號寬度：步進脈沖寬度2. 5us,方向信號寬度100us ◆ 輸入信號電壓：5~24V(無需外接電阻)
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-004
所屬分類
驅動
數量
-
+
庫存:
0
產品描述
安裝尺寸

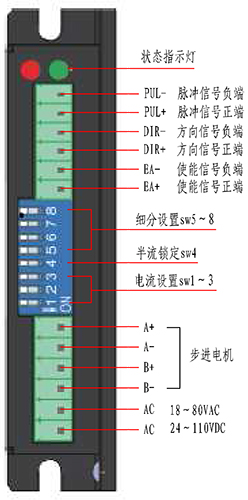

接線定義





電流設置

峰值電流 2.4A 3.08A 3.77A 4.45A 5.14A 5.83A 6.52A 7.20A
swl OFF ON OFF ON OFF ON OFF ON
sw2 OFF OFF ON ON OFF OFF ON ON
sw3 OFF OFF OFF OFF ON ON ON ON





半流設置    sw4:半流0FF和全流0N模式設定





細分設置

細分（步/轉） 400 800 1600 3200 6400 12800 25600 51200 1000 2000 4000 5000 8000 10000 20000 40000
sw5 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
sw6 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw7 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw8 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF







控制信號接線





報警信息

狀態指示燈 狀態信息或報警信息
綠燈常亮 驅動和電機運行正常
一紅一綠交替閃躲 發生相間短路，駆動器過流保護
兩紅一綠交替閃躲 甑訓器輸入過壓保護
三紅一綠交替賊 驅動器輸入欠壓保護
五紅一綠交替閃麻 電機繞組開路，艦相保護





使用環境及參數

冷卻方式 自然冷卻或強制風冷
使用場合

不能放在其它發熱的設備勇，要醐粉塵、油霧、腐蝕性氣 體，

濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵
使用溫度 0~50°C
使用濕度 40 - 90W
保存溫度 -20°C~65°C
