產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
34H（86）滾珠絲桿系列
瀏覽量:
1000

34H（86）滾珠絲桿系列

? 34H (86)系列滾珠絲桿直線電機可以做成、0.72° 、1.2° 和1.8°三種步距角精度。 ? 16mm、20mm絲 桿外徑，4mm、 5m、 10mm、 16mm、 20mm導程選擇, C5精度等級,根據不同使用場合選擇合適的滾珠絲桿。 ? 此系列電機最大推力520Kg (建議負載上限200Kg)，最高負載位移速度360m/s，如需更大推力，需將電機和絲桿分離裝配。 ? 電機可以裝配旋轉編碼器，形成閉環反饋,裝配剎車提高斷電定位,兩者也可以同時裝配。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
B-B006
數量
-
+
庫存:
0
產品描述

產品特性

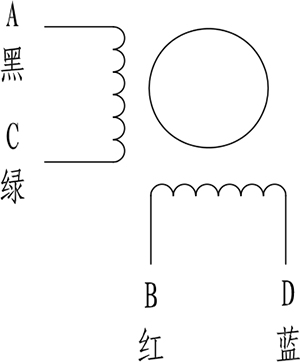

接線圖

步距角

0.72°/1.2°/1.8°±5%

允許溫度

80℃ max

環境溫度

-20℃~+50℃(無結冰)

絕緣等級

B

絕緣耐壓

AC 500V 1 Min

絕緣電阻

100MΩ Min 500V DC

防護等級

IP40(最高IP65)

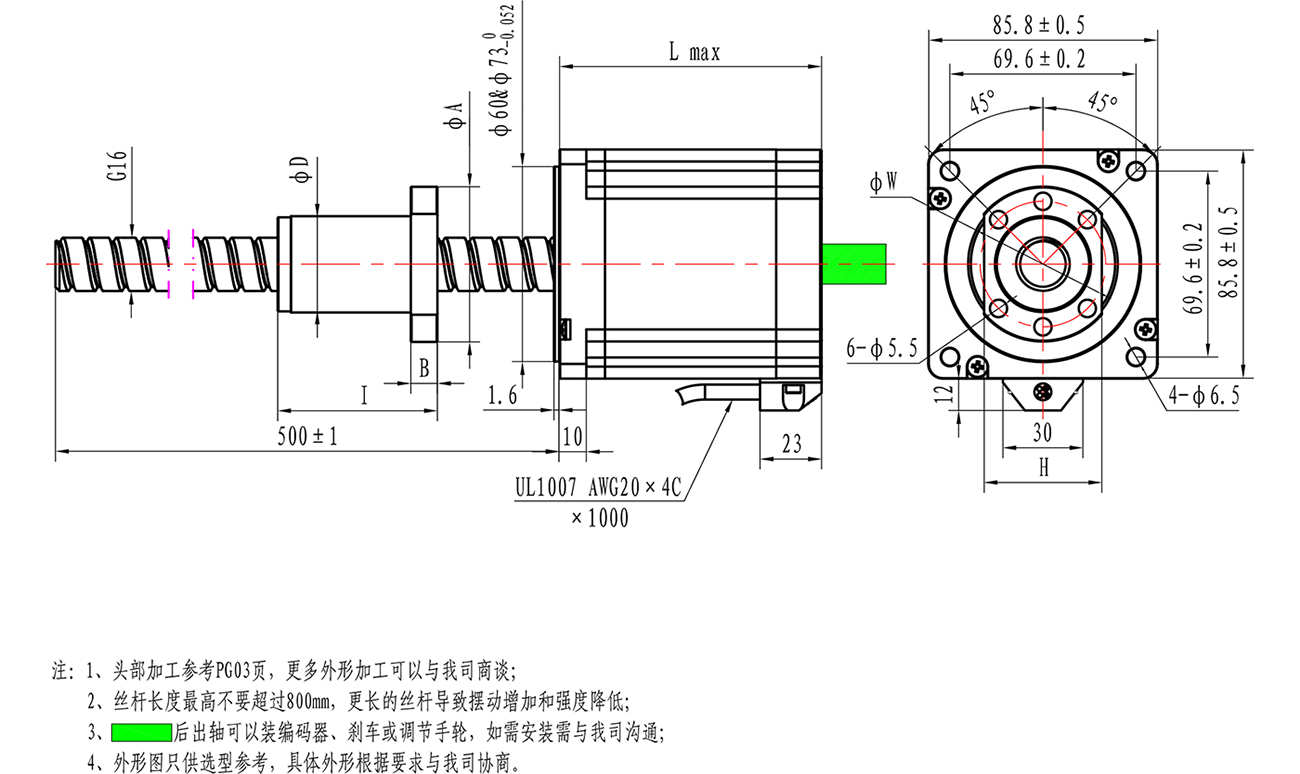

外形圖

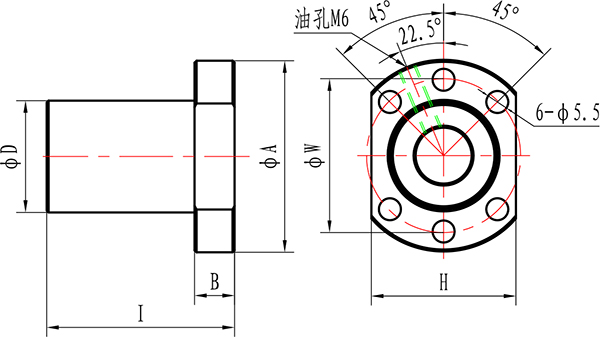

G16滾珠絲桿螺母外形



滾珠絲桿型號

螺母尺寸

D

A

B

I

W

H

G1604

28

48

10

40

38

40

G1605

28

48

10

38

38

40

G1610

28

48

10

47

38

40

G1616

28

48

10

45

38

40

G1620

28

48

10

57

38

40

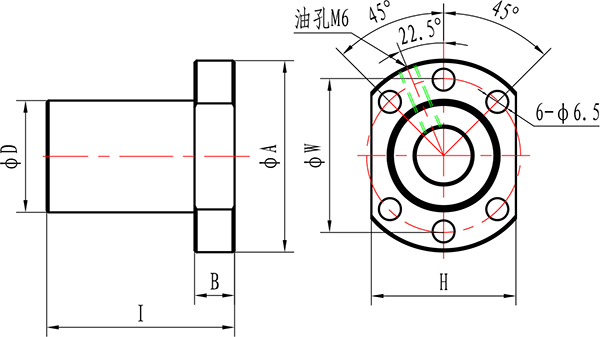

G20滾珠絲桿螺母外形



滾珠絲桿型號

螺母尺寸

D

A

B

I

W

H

G2005

36

56

10

40

47

44

G2010

36

56

10

60

47

44

G2020

36

56

10

57

47

44

注:更多螺母結構及外形尺寸需軟司協商





性能參數

電機型號

步距角

電壓V

電流A

導程mm

步長mm

推力@100pps,整步

電阻Ω

電感mH

機身L mm

34HD505-G1605-500

1.8°

1.8

4.0

5

0.02

247.6Kg

0.45

2.6

76

34HD505-G1610-500

10

0.025

126.5Kg

34HD505-G1616-500

16

0.05

77.6Kg

34HD505-G1620-500

20

0.1

62.9Kg

34HD128-G1605-500

1.8°

2,22

6.0

5

0.02

365.2Kg

0.37

4.5

98

34HD128-G1610-500

10

0.025

183.2Kg

34HD128-G1616-500

16

0.05

114. IKg

34HD128-G2020-500

20

0.1

91.3Kg

34HD209-G1605-500

1.8°

3.15

4.5

5

0.02

476. 3Kg

0.7

5.4

128

34HD209-G2010-500

10

0.025

241.2Kg

34HD209-G1616-500

16

0.05

149.7Kg

34HD209-G2020-500

20

0.1

120. IKg

*更多結構和參數與我司協商完成

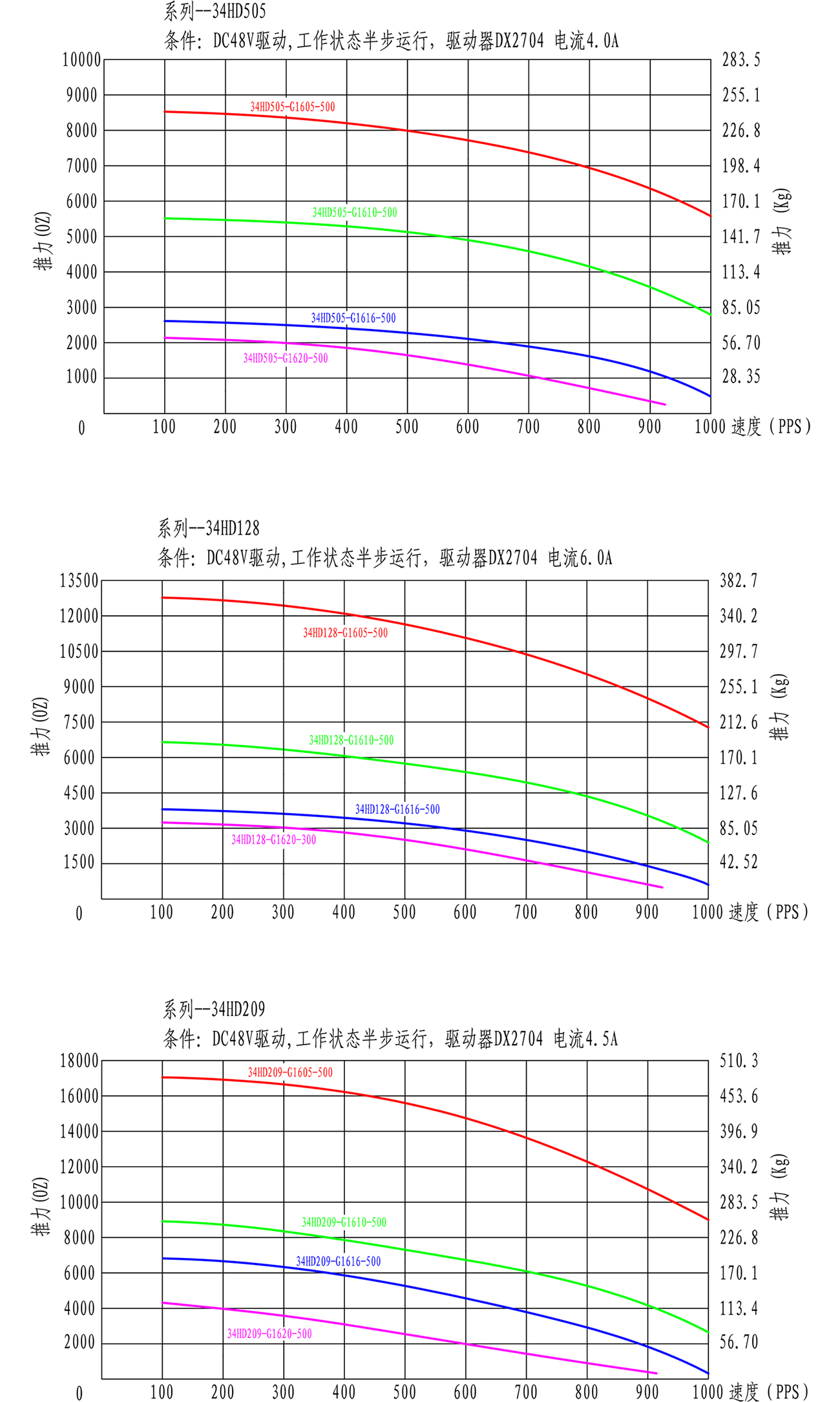

性能曲線

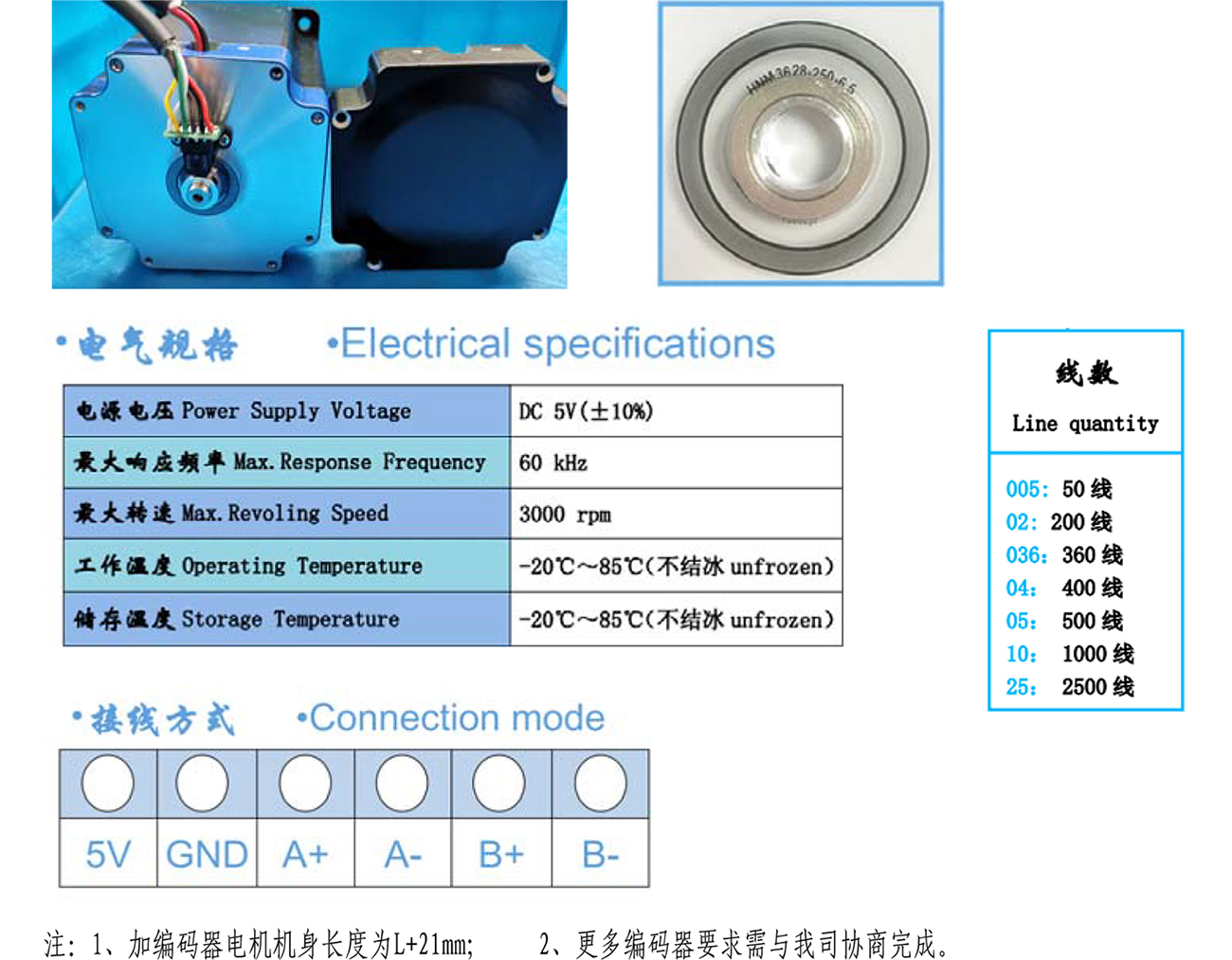

編碼器介紹

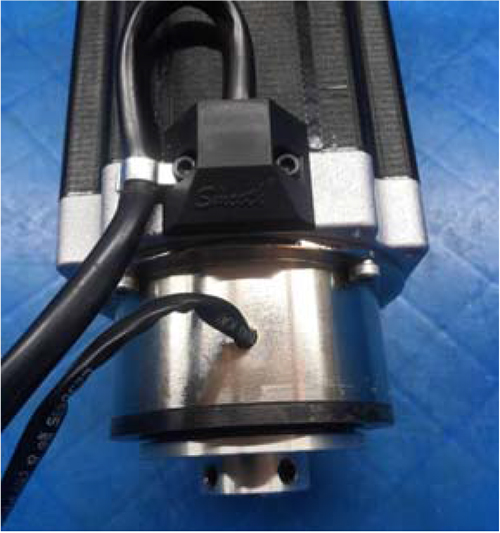

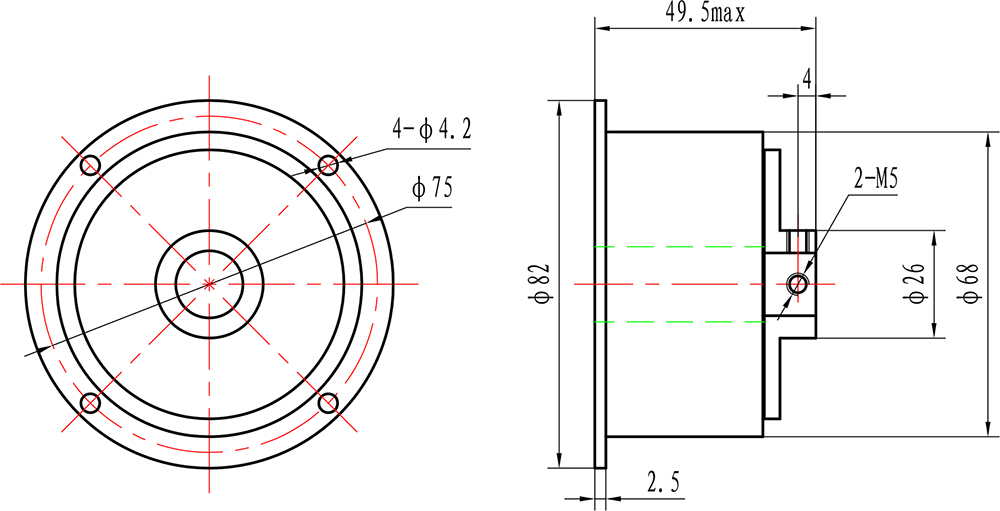

電永磁斷電剎車介紹



電永磁斷電剎車參數

電壓

24V DC

脫機扭力

4.8 N.m

功率

6.8 W

響應時間

50 ms

最高枝速

1000 RMP

線圈電阻

50-1000

絕緣等級

B







注: 1、 水平安裝滾珠絲桿電機,要求斷電后位置不會因?yàn)橥饬?dǎo)致位移變化時需要增加剎車,提高斷電定位能力;
     2、垂直安裝滾珠絲桿電機，斷電或通電停止時負載高于電機本身自鎖力時需要增加剎車，提高電機定位能力。

未找到相應參數組，請于后臺屬性模板中添加
