產品中心
專業設計生產各種型號的混合式步進電機

產品分類

全部分類
14HY PG32
瀏覽量:
1000

14HY PG32

遙控窗簾、微型數控設備、中央空調調節閥、機器人、柔巾機、舞 臺燈光、電腦座便器專用閥門電機、電動廣告、可調角度望遠鏡、 辦公設備、家用電器、自動執行器。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
G-AA003
數量
-
+
庫存:
0
產品描述

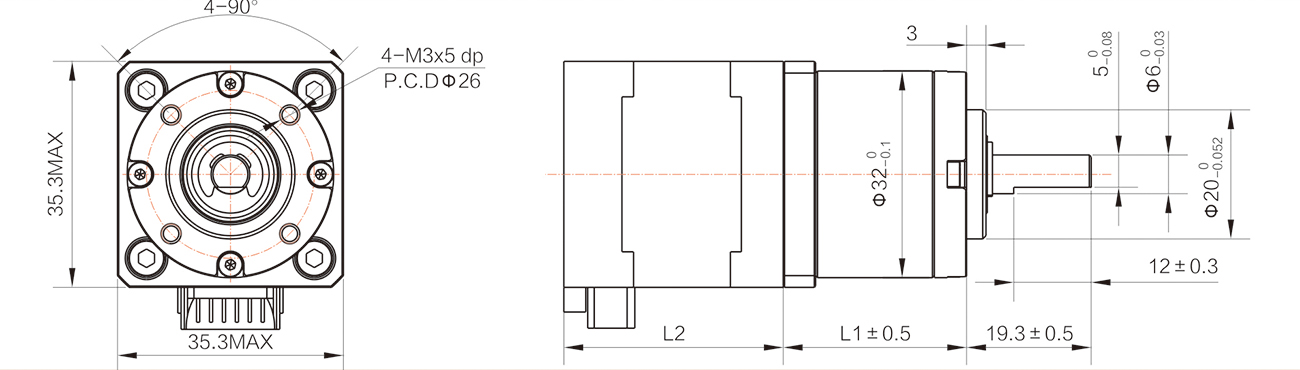

外形尺寸



齒輪箱清單

級數 Number of stages

1 stages reduction

2 stages reduction

3 stages reduction

4 stages reduction

5 stages reductior

減速比 Reduction ratio

 3.7,5.2 13.7,19.2,26.9 50.9,71.2,99.5,139

189,264,369

516,721

699,977,1367

1911,2672

齒輪箱長度 Gearbox length"L"mm

 22.7 28.4 34.5 40.8 47.1

最大額定力鉅 Max.Running torque

 5kgf.cm 10kgf.cm 25kgf.cm 25kgf.cm 25kgf.cm

最大損壞扭矩 Max.Gear breaking torque

 15kgf.cm 30kgf.cm 75kgf.cm 75kgf.cm 75kgf.cm

效率 Gearing eficiency

 90% 81% 73% 65% 59%





馬達參數

馬達型號

Motor name

引出線數

Lead wires

#

相電壓

Rated Voltage

(V)

相電流

Rated current

(A)

相電阻

Resistance per

phase(Ω)

相電感

Inductance per

phase(mH)

保持轉矩

Holding torque

(mN.m)

定位轉矩

Detent torque

(mN.m)

轉動慣量

Rotor inertia

(g.cm2)

電機重量

Motor mass

(g)

機身長度

L2max

(mm)
14HY013PG32-xx 4 12 0.4 30 30 140 10 12 150 26
14HY101PG32-xx 4 43 0.75 5.7 9.5 110 12 20 180 34
14HY301PG32-xx 4 12 0.4 30 20 70 8 10 90 20
14HY507PG32-XX 4 10 0.4 25 30 100 11 14 160 30.5

減速后的輸出力矩=馬達力矩×減速比×齒輪傳動效率；輸出轉速=馬達轉速/減速比。

未找到相應參數組，請于后臺屬性模板中添加
上一個
下一個

產品推薦

8HY(20 1.8°)系列
步距角精度：5% 允許溫度：80℃ max 環境溫度：-20℃ ～+50℃（無結冰） 絕緣等級：B 絕緣耐壓：AC 500V 1 Min 絕緣電阻：100MΩ Min 500V DC 徑向跳動：0.02mm Max (負載500g) 軸向間隙：0.08m
查看詳細 白箭頭 黑箭頭
11HY（28 1.8°）系列
步距角精度：5% 允許溫度：80℃ max 環境溫度：-20℃ ～+50℃（無結冰） 絕緣等級：B 絕緣耐壓：AC 500V 1 Min 絕緣電阻：100MΩ Min 500V DC 徑向跳動：0.02mm Max (負載500g) 軸向間隙：0.08mm
查看詳細 白箭頭 黑箭頭
14HY（35 1.8°）系列
步距角精度：5% 允許溫度：80℃ max 環境溫度：-20℃ ～+50℃（無結冰） 絕緣等級：B 絕緣耐壓：AC 500V 1 Min 絕緣電阻：100MΩ Min 500V DC 徑向跳動：0.02mm Max (負載500g) 軸向間隙：0.08m
查看詳細 白箭頭 黑箭頭
14HR（36 1.8°圓電機）系列
步距角精度：5% 允許溫度：80℃ max 環境溫度：-20℃ ～+50℃（無結冰） 絕緣等級：B 絕緣耐壓：AC 500V 1 Min 絕緣電阻：100MΩ Min 500V DC 徑向跳動：0.02mm Max (負載500g) 軸向間隙：0.08m
查看詳細 白箭頭 黑箭頭
16HY（39 1.8°）系列
步距角精度：5% 允許溫度：80℃ max 環境溫度：-20℃ ～+50℃（無結冰） 絕緣等級：B 絕緣耐壓：AC 500V 1 Min 絕緣電阻：100MΩ Min 500V DC 徑向跳動：0.02mm Max (負載500g) 軸向間隙：0.08m
查看詳細 白箭頭 黑箭頭
17HD（42 1.8°）系列
步距角精度： 5% 允許溫度： 80℃ max 環境溫度： -20℃ ～+50℃（無結冰） 絕緣等級： B 絕緣耐壓： AC 500V 1 Min 絕緣電阻： 100MΩ Min 500V DC 徑向跳動： 0.02mm Max (負載500g) 軸向間隙： 0.08m
查看詳細 白箭頭 黑箭頭
