34HF PG86F
瀏覽量:
1000

34HF PG86F

車庫門、自動門、醫療器械、垃圾處理器、烘烤爐、烤爐、微型數控設備、蠕動泵、清洗機、游戲機、辦公設備、家用電器、自動執行器。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
G-AA015
數量
-
+
庫存:
0
產品描述

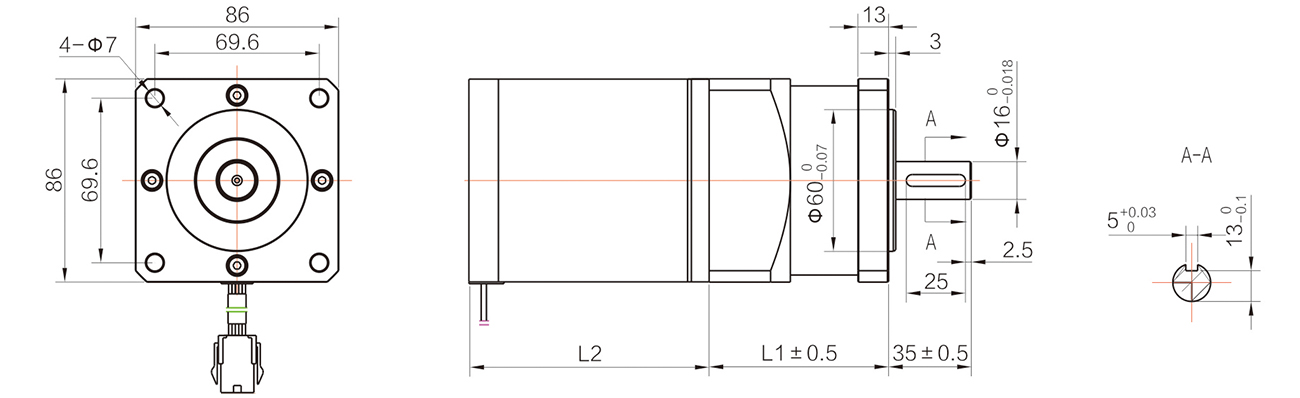

外形尺寸



齒輪箱清單

級數 Number of stages

 1 stages reduction 2 stages reduction

減速比 Reduction ratio

 4,5,6 16,20,24,30,36

齒輪箱長度 Gearbox length"L"mm

 76 93.5

最大額定力鉅 Max.Running torque

 500kgf.cm 900kgf.cm

最大損壞扭矩 Max.Gear breaking torque

 1000kgf.cm 1800kgf.cm

效率 Gearing eficiency

 90% 81%





馬達參數

馬達型號

Motor name

引出線數

Lead wires

#

相電壓

Rated Voltage

(V)

相電流

Rated current

(A)

相電阻

Resistance per

phase(Ω)

相電感

Inductance per

phase(mH)

保持轉矩

Holding torque

(mN.m)

定位轉矩

Detent torque

(mN.m)

轉動慣量

Rotor inertia

(g.cm2)

電機重量

Motor mass

(g)

機身長度

L2max

(mm)
34HF001PG86F-xx 5 2.25 1.5 1.5 5.6 2.06 150 1.45 1.5 62
34HF502PG86F-xx 5 3.75 1.5 2.5 15 4.02 120 2.4 3.2 125

減速后的輸出力矩=馬達力矩X減速比X齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
