產品中心
專業設計生產各種型號的混合式步進電機
/
/
步進驅動器 DX-3522

產品分類

全部分類
步進驅動器 DX-3522
瀏覽量:
1000

步進驅動器 DX-3522

產品特性： ◆ 適配電機：適用于低于7A電流以下的機座86、110三相步進電機 ◆ 電源電壓：AC180~300V ◆ 輸出電流：撥碼開關設定，16種電流選擇，最大輸出電流7.0A ◆ 細分設置：撥碼開關設定，16種 細分選擇，最高0000脈沖/轉 ◆ 脈沖形式：脈沖+方向，雙脈沖 ◆ 控制信號：滿足共陽極、共陽極、差分三種方案 ◆ 半流鎖定：在電機停止運行1.5S后空閑電流會自動降低至運行電流的一半，從而降低電機溫度 ◆ 電壓保護：欠壓170V，過壓310V ◆ 相位記憶功能：脈沖輸入停止超過3秒，驅動器自動記憶當時電機相位，重新上電或ENA信號由低變高時自動恢復相位
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-006
數量
-
+
庫存:
0
產品描述

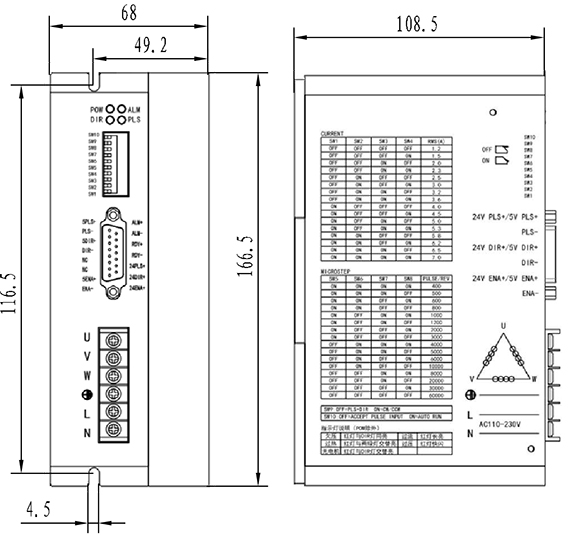

安裝尺寸

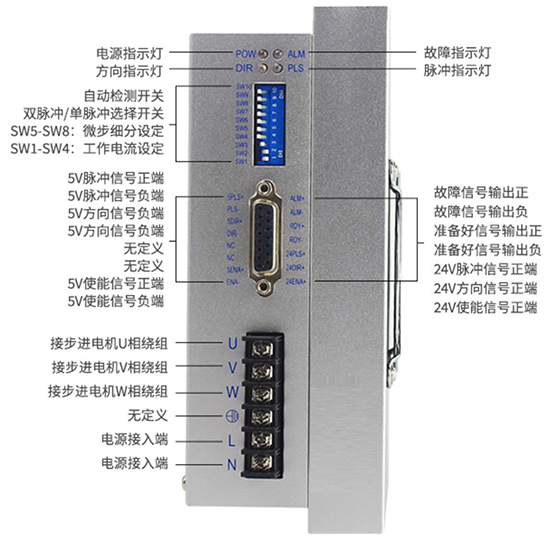

接線定義





電流設置

峰值電流 1.2A 1.5A 2.0A 2.3A 2.5A 3.0A 3.2A 3.6A 4.0A 4.5A 5.0A 5.3A 5.8A 6.2A 6.5A 7.0A
swl OFF OFF OFF OFF OFF OFF OFF OFF ON ON ON ON ON ON ON ON
sw2 OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF ON ON ON ON
sw3 OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON
sw4 OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON





細分設置

如分（步/轉） 400 500 600 800 1000 1200 2000 3000 4000 5000 6000 8000 10000 20000 30000 60000
sw5 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF
sw6 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw7 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw8 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF

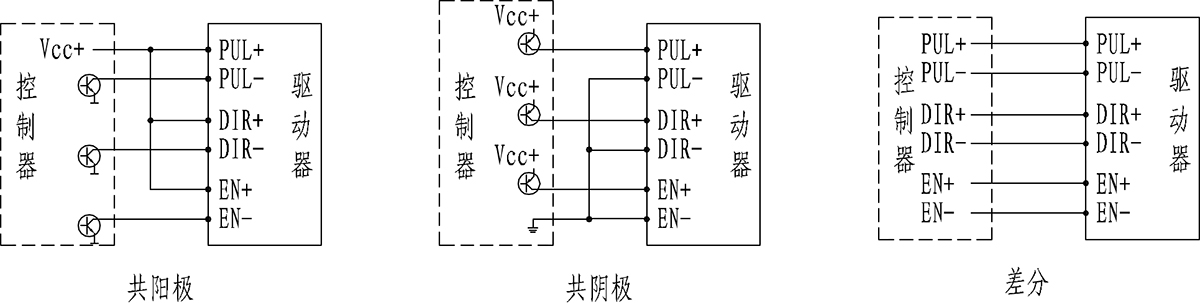

控制信號接線





控制信號接線

綠燈為電源指示燈，當驅動器上電后綠燈常亮

紅燈為故障指示燈，當出現欠壓、過壓、過流故障時，故障燈常亮





使用環境及參數

冷卻方式 自然冷卻或強制風冷
使用場合

不能放在其它發熱的設備勇，要避免粉塵、油霧、腐蝕性氣 體，

濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵
使用溫度 0~50°C
使用濕度 40~90%RH
保存溫度 -20°C~65°C
