步進驅動器 DX-5542

產品特性： ◆ 適配電機：適用于低于4. 2A電流以下的機座42、57、60五相步進電機 ◆ 電源電壓：8~ 50VDC(建議36V以上) ◆ 輸出電流：撥碼開關設定，16種電流選擇,最大輸出電流4.2 ◆ 細分設置：撥碼開關設定，32種細分選擇，最高125000脈沖/轉 ◆ 控制方式：默認為脈沖+方向，通過撥碼開關可以切換單雙脈沖 ◆ 控制信號：滿足共陽極、共陽極、差分三種方案 ◆ 電壓保護：欠壓7.5V，過壓50. 5V ◆ 輸入信號電壓：3.3V~ 28VDC
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-007
所屬分類
驅動
數量
-
+
庫存:
0
產品描述

安裝尺寸

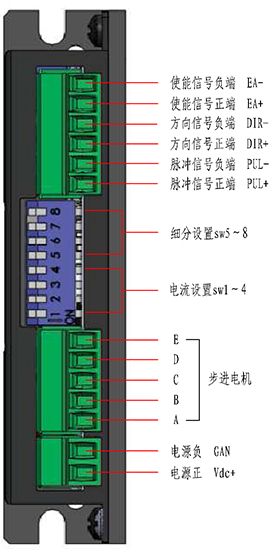

接線定義

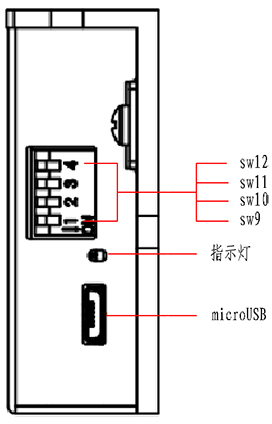

四位撥碼開關功能定義

sw10:電機接線方式設定      0FF--新五邊形接法      0N--傳統五邊形接 法

sw11&sw12:運行模式設定



運行模式 swll swll
單脈沖（默認） OFF OFF
雙脈沖 ON OFF
10控制模式 OFF ON
自運行模式 ON ON





電流設置

峰值電流 0.3A 0.4A 0.5A 0.7A 0.9A 1.1A 1.4A 1.7A 2.0A 2.3A 2.6A 2.9A 3.2A 3.5A 3.8A 4.2A
swl OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON
sw2 OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON
sw3 OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF ON ON ON ON
sw4 OFF OFF OFF OFF OFF OFF OFF OFF ON ON ON ON ON ON ON ON





細分設置

當SW9為0FF(2SUB)時，細分如下:



細分（步/轉） 200 400 800 1200 1600 1800 2400 3200 3600 6400 7200 12800 18000 36000 51200 72000
sw5 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
sw6 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw7 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw8 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF



當SW9為0N(SUB)時，細分如下:



細分（步/轉） 500 1000 1250 2000 2500 4000 5000 10000 12500 20000 25000 40000 50000 62500 100000 125000
sw5 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
sw6 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw7 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw8 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF





10模式設置及自動運行模式速度設定(轉1分種)

速度（轉/分） 5 10 15 30 60 90 120 150 180 210 240 300 400 500 650 800
sw5 ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
sw6 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw7 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw8 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF

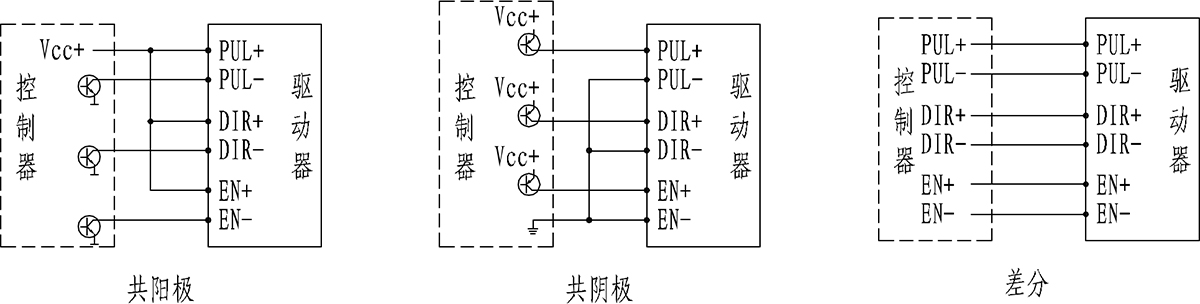

控制信號接線





報警信息

綠燈為電源指示燈，當驅動器上電后綠燈常亮表示電機運行，閃爍表示電機停止

紅燈為故障指示燈，當出現欠壓、過壓、過流、開路故障時，故障燈閃爍
