24HF PG60F
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
G-AA012
所屬分類
步進減速電機系列
數量
-
+
庫存:
0
產品描述

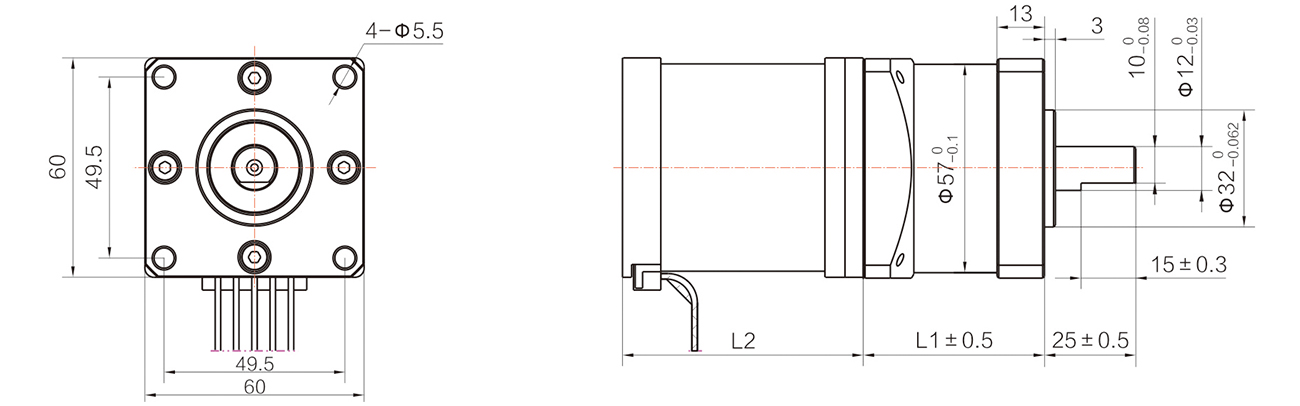

外形尺寸
齒輪箱清單
|
級數 Number of stages |
1 stages reduction | 2 stages reduction | 3 stages reduction | 4 stages reduction |
|
減速比 Reduction ratio |
3.6,4.3 | 13,19.2,22.7 | 46.7,69,102,121 | 198,276,326,409,513 |
|
齒輪箱長度 Gearbox length"L"mm |
49.6 | 67 | 84 | 101 |
|
最大額定力鉅 Max.Running torque |
20kgf.cm | 40kgf.cm | 60kgf.cm | 80kgf.cm |
|
最大損壞扭矩 Max.Gear breaking torque |
60kgf.cm | 120kgf.cm | 180kgf.cm | 240kgf.cm |
|
效率 Gearing eficiency |
90% | 81% | 73% | 65% |
馬達參數
|
馬達型號 Motor name |
引出線數 Lead wires # |
相電壓 Rated Voltage (V) |
相電流 Rated current (A) |
相電阻 Resistance per phase(Ω) |
相電感 Inductance per phase(mH) |
保持轉矩 Holding torque (mN.m) |
定位轉矩 Detent torque (mN.m) |
轉動慣量 Rotor inertia (g.cm2) |
電機重量 Motor mass (g) |
機身長度 L2max (mm) |
| 24HF101PG60F-XX | 5 | 1.82 | 1.3 | 1.4 | 1.8 | 0.4 | 80 | 160 | 0.58 | 54 |
| 24HF401PG60F-XX | 5 | 2.7 | 1.5 | 1.8 | 5 | 0.85 | 120 | 235 | 1.0 | 86 |
減速后的輸出力矩=馬達力矩x減速比x齒輪傳動效率; 輸出轉速=馬達轉速/減速比。
